Cosa rende gli pneumatici OTR la spina dorsale delle operazioni pesanti?

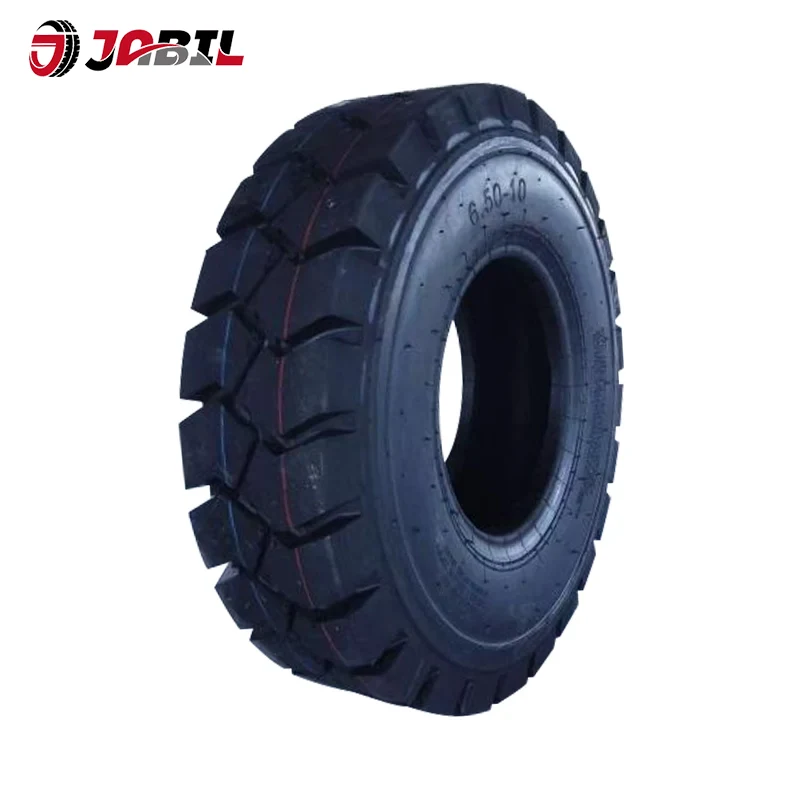

Definizione degli pneumatici OTR: oltre il marciapiede

Pneumatici OTR, abbreviazione di pneumatici Off-The-Road, rappresentano una categoria distinta di pneumatici e pneumatici pieni progettati esclusivamente per applicazioni fuoristrada. A differenza dei pneumatici standard per passeggeri o camion commerciali che trascorrono la loro vita utile su superfici pavimentate,Pneumatici OTRoperano in ambienti in cui asfalto e cemento sono concetti estranei: miniere, cave, cantieri, porti e campi agricoli.

Questi pneumatici sono caratterizzati da dimensioni enormi, straordinaria capacità di carico e mescole di gomma specializzate formulate per resistere a taglio, scheggiatura, abrasione e degradazione termica. Un unico grandePneumatico OTRutilizzato su un autocarro con cassone ribaltabile rigido può pesare oltre 1.000 chilogrammi e costare quanto una piccola automobile. La vastità di questi componenti riflette la grandezza delle attrezzature che servono: camion che trasportano carichi utili superiori a 300 tonnellate, caricatori che spostano milioni di tonnellate di materiale ogni anno e bulldozer che rimodellano i paesaggi.

Ciò che fondamentalmente distinguePneumatici OTRdalle loro controparti su strada non è solo la dimensione ma lo scopo. Ogni decisione progettuale, dalla geometria del battistrada alla costruzione della carcassa fino alla chimica delle mescole, dà priorità alla durata, alla trazione e alla stabilità termica rispetto al comfort di marcia, all'efficienza del carburante o alla riduzione del rumore. L’ambiente operativo detta queste priorità: frammenti di roccia taglienti che forerebbero uno pneumatico standard graffiano a malapena la superficie di una mescola OTR ben progettata; carichi pesanti sostenuti che potrebbero surriscaldare uno pneumatico da autostrada sono condizioni operative di routine per un progetto fuoristrada.

ComprensionePneumatici OTRrichiede di apprezzare l’intero spettro delle loro applicazioni. Questi pneumatici equipaggiano pale gommate, bulldozer, dumper articolati, dumper a telaio rigido, livellatrici, carrelli elevatori, veicoli minerari sotterranei e attrezzature per la movimentazione portuale. Ogni tipo di macchina impone requisiti unici allo pneumatico, determinando la notevole diversità di disegni del battistrada, costruzioni e gamme di dimensioni disponibili oggi sul mercato.

L'anatomia di uno pneumatico OTR: ingegneria sotto pressione

UNPneumatico OTRnon è una massa di gomma monolitica ma una struttura composita progettata con precisione comprendente più zone funzionali, ciascuna con uno scopo fondamentale. Comprendere questa anatomia è essenziale per una corretta selezione, manutenzione e diagnosi dei guasti.

Il battistrada: l'interfaccia con il suolo

Il battistrada è lo strato più esterno a diretto contatto con il terreno. Fornisce trazione attraverso alette e scanalature progettate strategicamente offrendo allo stesso tempo resistenza all'usura attraverso mescole di gomma specializzate. La profondità del battistrada è il principale parametro di misurazione dell'usura e varia in modo significativo a seconda delle applicazioni: dai modelli E-3/L-3 con profondità standard ai modelli E-4/L-5 extra profondi che superano i 49 millimetri di profondità. Il disegno e la profondità del battistrada influenzano direttamente la trazione, la capacità autopulente e la generazione di calore durante il funzionamento.

La spalla: la zona di transizione

Nel punto in cui il battistrada incontra il fianco, la regione della spalla regola le caratteristiche di manovrabilità e assorbe i carichi in curva e di sfregamento. L'usura delle spalle smerlata o unilaterale spesso segnala problemi di allineamento o gonfiaggio improprio. Questa zona è particolarmente vulnerabile nelle applicazioni che comportano svolte frequenti o operazioni su terreni irregolari.

Il fianco: lo scudo flessibile

Il fianco è la parete verticale flessibile che assorbe gli urti, protegge la carcassa interna e porta marcature sul fianco contenenti dati critici sulle specifiche. Tagli, rigonfiamenti, deformazioni a "palla da golf" e fessurazioni per fatica si manifestano per primi in questa regione. Una lesione del fianco che espone le corde di rinforzo rende in genere il pneumatico inutilizzabile e non riparabile.

Il tallone: ​​il sistema di ancoraggio

Il tallone è il bordo interno che blocca il pneumatico al cerchione e mantiene la tenuta pneumatica. Il corretto posizionamento del tallone è fondamentale per prevenire la perdita d'aria e garantire prestazioni stabili del pneumatico. L'ispezione dovrebbe includere il controllo dell'eventuale presenza di perdite nell'area della sede del tallone e l'esame dello stelo e del nucleo della valvola per una lenta perdita d'aria utilizzando acqua saponata.

La carcassa: lo scheletro portante

La carcassa è composta da più strati di acciaio o tessuto che sostengono il carico operativo. Una carcassa sana è ciò che rende un pneumatico un candidato per la ricostruzione: proteggere questo nucleo strutturale attraverso un corretto gonfiaggio e una riparazione tempestiva è l’obiettivo primario di tutte le pratiche di manutenzione. L'integrità della carcassa determina la durata utile e la ricostruibilità del pneumatico.

Un principio fondamentale governa tuttoPneumatico OTRprestazioni: il peso è sostenuto dall'aria, non dal pneumatico. L'involucro mantiene semplicemente l'aria in forma. Quasi tutti i guasti prematuri (degrado termico, usura irregolare, affaticamento delle pareti laterali) sono riconducibili a una pressione di gonfiaggio errata per il carico applicato. Questo principio è alla base di tutte le decisioni di selezione e mantenimento.

Sistemi di classificazione: decodifica dei codici

ILPneumatico OTRl'industria utilizza sistemi di classificazione standardizzati per comunicare le capacità, le applicazioni e le caratteristiche prestazionali dei pneumatici. Comprendere questi codici è essenziale per prendere decisioni informate sugli appalti.

Sistema di codici TRA

Il sistema di codici della Tire and Rim Association (TRA) classificaPneumatici OTRper tipo di applicazione e profondità del battistrada. La prima lettera indica l'applicazione principale della macchina:

• E— Macchine movimento terra (dumper rigidi, dumper articolati)
• L— Caricatore (pale gommate, apripista)
• G— Livellatrice (motolivellatrici)

Il numero che segue la lettera indica la profondità del battistrada e la severità del servizio:

• 2— Modello di trazione (profondità moderata)
• 3— Roccia/profondità standard (servizio generale)
• 4— Battistrada profondo (servizio gravoso)
• 5— Battistrada extra profondo (servizi estremi)

Ad esempio, uno pneumatico L-3 è uno pneumatico per caricatori con profondità del battistrada da roccia standard, mentre un L-5 presenta un battistrada extra-profondo per le applicazioni più impegnative. Molti pneumatici riportano la doppia marcatura, come E-3/L-3, che indica l'idoneità sia per le operazioni di movimento terra che per quelle con caricatore.

Pneumatici con doppia marcatura

Doppio marchioPneumatici OTRportare due codici TRA e corrispondenti valori di carico/velocità. Un Continental 29.5R25 EM-Master E3/L3, ad esempio, può avere capacità di carico e indici di velocità diversi a seconda che venga utilizzato nel servizio di movimento terra o con caricatore. Questa flessibilità consente agli operatori di standardizzare su un unico modello di pneumatico più tipi di attrezzature, semplificando la gestione dell'inventario.

Valutazione TKPH/TMPH

La valutazione TKPH (tonnellata di chilometro all'ora) o TMPH (tonnellata di miglia all'ora) quantifica la capacità di lavoro di uno pneumatico. OgniPneumatico OTRgenera calore durante il funzionamento a causa della flessione e della deformazione. Quando la generazione di calore supera la dissipazione, le temperature interne salgono a livelli che possono danneggiare le mescole di gomma e i componenti strutturali. La valutazione TKPH indica il carico di lavoro massimo che uno pneumatico può sostenere senza degrado termico, rendendolo un parametro di selezione fondamentale per applicazioni ad alta velocità e a lungo raggio.

Tipi di costruzione: radiale, diagonale e solida

Pneumatici OTRsono prodotti in tre configurazioni costruttive primarie, ciascuna delle quali offre caratteristiche prestazionali distinte adatte ad applicazioni specifiche.

Costruzione radiale

RadialePneumatici OTRsono caratterizzati da cavi in ​​acciaio orientati a 90 gradi rispetto alla direzione di marcia, con un pacchetto di cinture flessibili sotto il battistrada. Questa costruzione garantisce una dissipazione del calore superiore, una maggiore durata del battistrada e una migliore efficienza del carburante rispetto ai modelli diagonali. Gli pneumatici radiali offrono in genere indici di velocità più elevati e sono preferiti per applicazioni che comportano distanze di trasporto più lunghe e velocità operative più elevate. I fianchi flessibili della costruzione radiale garantiscono inoltre una migliore qualità di guida e un ridotto trasferimento delle vibrazioni all'attrezzatura.

Costruzione diagonale (a strati incrociati).

Gli pneumatici diagonali sono dotati di corde disposte ad angoli alternati sulla carcassa, creando una struttura più rigida e robusta. Questa costruzione offre stabilità eccellente, capacità autopulente superiore in condizioni fangose ​​ed elevata resistenza al taglio e ai danni. PregiudizioPneumatici OTRsono spesso preferiti per applicazioni a bassa velocità e coppia elevata in cui la resistenza agli urti e la protezione dalle forature sono fondamentali, come le operazioni di estrazione mineraria sotterranea e di movimentazione dei rottami.

Costruzione solida

SolidoPneumatici OTReliminare completamente la componente pneumatica, utilizzando costruzioni piene di gomma o poliuretano. Questi pneumatici sono immuni alle forature e alle perdite d'aria, il che li rende ideali per le applicazioni in cui i tempi di fermo macchina sono inaccettabili, come depositi di rottami, impianti di riciclaggio e porti. Gli pneumatici pieni offrono un'eccellente capacità di carico ma sacrificano la qualità di guida e la trazione rispetto alle alternative pneumatiche.

La scelta tra costruzione radiale, inclinata e solida dipende dalle condizioni operative specifiche: la distanza di trasporto, la velocità, le caratteristiche del terreno e la tolleranza ai tempi di fermo sono tutti fattori che influenzano questa decisione.

Disegni del battistrada e loro applicazioni

La scelta del disegno del battistrada rappresenta una delle decisioni più critiche inPneumatico OTRspecifica. Il modello sbagliato può compromettere la trazione, accelerare l'usura o portare a guasti prematuri.

I modelli di trazione E-2 e L-2 sono caratterizzati da tasselli aggressivi e ampiamente distanziati che forniscono una presa superiore in condizioni morbide offrendo allo stesso tempo un'eccellente capacità autopulente. Questi modelli eccellono negli ambienti fangosi e nelle applicazioni con materiali sciolti dove la trazione è la preoccupazione principale.

I modelli di roccia E-3 e L-3 rappresentano lo standard industriale per il servizio generale. Questi design bilanciano trazione, resistenza all'usura e dissipazione del calore per condizioni operative miste. Funzionano adeguatamente nella maggior parte delle applicazioni in cava e miniera dove le condizioni non sono estreme.

I modelli E-4 per rocce profonde forniscono un volume di gomma aggiuntivo per assorbire i danni da taglio e abrasione. Con una profondità del battistrada superiore a 49 millimetri, questi pneumatici offrono una durata di servizio prolungata nelle severe operazioni di cava dove frammenti di roccia taglienti minacciano continuamente l'integrità del battistrada.

I disegni extra profondi L-5 rappresentano il massimo in termini di profondità del battistrada e resistenza al taglio. Questi pneumatici sono riservati alle applicazioni con caricatori più impegnative: movimentazione di rottami, demolizione e servizio estremo su roccia, dove è richiesta la massima protezione.

Fattori chiave di selezione

Selezionando il dirittoPneumatico OTRrichiede una valutazione sistematica di molteplici parametri operativi. I seguenti fattori dovrebbero guidare ogni decisione in materia di appalti.

Ambiente operativo

Le caratteristiche fisiche del cantiere – condizioni del manto stradale, tipo di terreno e temperatura ambiente – influenzano in modo fondamentale la scelta degli pneumatici. Gli ambienti rocciosi taglienti richiedono mescole resistenti al taglio e battistrada profondi; le condizioni morbide e fangose ​​richiedono modelli di trazione aggressivi; le operazioni ad alta temperatura richiedono formulazioni di gomma resistenti al calore.

Tipo e carico dell'attrezzatura

Macchine diverse impongono requisiti diversiPneumatici OTR. I dumper rigidi danno priorità alla capacità di carico, alla dissipazione del calore e alla durata a lungo raggio. Le pale gommate richiedono trazione, resistenza al taglio e protezione dei fianchi per le svolte frequenti. I dumper articolati necessitano di un equilibrio tra trazione, galleggiamento e resistenza all'usura. L'abbinamento delle specifiche degli pneumatici al tipo di macchina garantisce prestazioni e durata ottimali.

Distanza e velocità di trasporto

Distanze di trasporto più lunghe e velocità più elevate generano più calore interno, rendendo fondamentali le valutazioni TKPH. Le operazioni con strade a lungo raggio dovrebbero dare la priorità alle costruzioni radiali e ai pneumatici con elevati valori TKPH per prevenire il degrado termico. Le applicazioni a corto raggio e a bassa velocità possono spesso utilizzare costruzioni polarizzate senza problemi termici.

Generazione e dissipazione del calore

OgniPneumatico OTRgenera calore durante il funzionamento. Quando la generazione di calore supera la dissipazione, la temperatura interna aumenta, causando potenzialmente il degrado della mescola, la separazione della cinghia o il guasto della carcassa. La selezione deve tenere conto dei requisiti TKPH specifici del sito per garantire che la capacità termica dello pneumatico soddisfi le esigenze operative.

Resistenza al taglio e agli urti

Gli ambienti di cava e miniera espongono i pneumatici a frammenti di roccia taglienti in grado di tagliare o lacerare le superfici del battistrada. ModernoPneumatici OTRutilizzano composti resistenti al taglio appositamente formulati che incorporano formulazioni ottimizzate di nero di carbonio ed elasticità della gomma per resistere alla frammentazione, alla perforazione della pietra e alla fatica da impatto. Per applicazioni gravose, la resistenza al taglio può superare altri criteri prestazionali.

Pratiche di manutenzione che prolungano la durata utile

Una corretta manutenzione si trasformaPneumatici OTRda costosi materiali di consumo a beni durevoli. La maggior parte degli pneumatici OTR non si usurano: si guastano prematuramente per cause prevenibili. Le seguenti pratiche massimizzano la durata di servizio e riducono al minimo i tempi di inattività.

Gestione della pressione di gonfiaggio

La pressione atmosferica è la variabile più importante che governaPneumatico OTRvita. Anche un calo del 10% della pressione di gonfiaggio aumenta la deflessione dei fianchi, accelera l'usura delle spalle e aumenta le temperature interne. I controlli giornalieri della pressione, preferibilmente prima di ogni turno, dovrebbero essere una procedura operativa standard. La pressione deve essere regolata in base al carico effettivo, non ai valori nominali.

Protocolli di ispezione regolari

L'ispezione sistematica di ogni zona del pneumatico (battistrada, spalla, fianco, tallone e carcassa) identifica i problemi in via di sviluppo prima che diventino guasti. Le misurazioni della profondità del battistrada in più punti attorno allo pneumatico rilevano modelli di usura irregolari. L'esame della parete laterale rivela tagli, rigonfiamenti e crepe da fatica. L'ispezione del tallone e dello stelo della valvola rileva perdite lente. Ogni risultato dovrebbe essere registrato in un record di pneumatici per posizione per tenere traccia delle tendenze nel tempo.

Programmi di rotazione

RotantePneumatici OTRtra posizioni sulla stessa macchina – o tra macchine – uniforma l’usura e prolunga la durata complessiva dei pneumatici della flotta. La rotazione dovrebbe essere programmata in base alle ore di funzionamento piuttosto che al calendario, con modelli di usura specifici della posizione che guidano il programma.

Monitoraggio termico

Il monitoraggio della temperatura interna tramite sensori TPMS fornisce un avviso tempestivo del degrado termico. I programmi di manutenzione predittiva utilizzano dati di temperatura e pressione in tempo reale per prevedere i guasti prima che si verifichino, consentendo interventi mirati durante le finestre di manutenzione programmate.

Valutazione della ricostruzione

Una carcassa sana è un bene prezioso adatto alla ricostruzione. La valutazione della ricostruibilità delle carcasse ad ogni rimozione prolunga la vita utile del pneumatico e riduce i costi di sostituzione. Le condizioni della carcassa, e non solo la profondità del battistrada, determinano l’idoneità alla ricostruzione.

Tendenze del settore e progressi tecnologici

ILPneumatico OTRl’industria continua ad evolversi, spinta dal miglioramento delle capacità delle apparecchiature, dal cambiamento delle esigenze operative e dalle tecnologie emergenti.

Elettrificazione e automazione

L’elettrificazione delle attrezzature minerarie e edili si sta rimodellandoPneumatico OTRrequisiti. I camion e i caricatori elettrici impongono caratteristiche di carico e profili di coppia diversi rispetto alle macchine alimentate a diesel, influenzando i parametri di progettazione dei pneumatici. Le apparecchiature automatizzate che funzionano senza intervento umano attribuiscono grande importanza all'affidabilità e alla prevedibilità dei pneumatici.

Formulazioni di composti avanzati

La tecnologia delle mescole di gomma continua a progredire, offrendo una migliore resistenza al taglio, resistenza al calore e prestazioni all'usura. I composti moderni incorporano polimeri specializzati, formulazioni ottimizzate di nerofumo e sistemi di polimerizzazione avanzati per prolungare la durata in applicazioni sempre più impegnative.

Integrazione della manutenzione predittiva

L'integrazione della telematica e dell'IoT consente il monitoraggio in tempo reale diPneumatico OTRprestazione. Sensori TPMS, sonde di temperatura e misuratori di profondità del battistrada forniscono dati a piattaforme di analisi che prevedono la vita utile rimanente e pianificano gli interventi di manutenzione. Questo approccio basato sui dati riduce i tempi di fermo macchina non programmati e massimizza l’utilizzo degli pneumatici.

Dimensioni più grandi e capacità più elevate

Le attrezzature continuano a crescere in dimensioni e capacità, spingendo la domanda di attrezzature più grandiPneumatici OTRcon coefficienti di carico più elevati. I pneumatici per autocarri di classe ultra superano ora i 63 pollici di diametro del cerchio, con capacità di carico dei singoli pneumatici che si avvicinano alle 100 tonnellate.

Iniziative di sostenibilità

Le considerazioni ambientali influiscono sempre piùPneumatico OTRprogettazione e gestione. I programmi di ricostruzione prolungano la vita del pneumatico e riducono il consumo di materiale. I materiali riciclati stanno trovando la loro strada nelle mescole dei pneumatici. I processi produttivi stanno diventando sempre più efficienti dal punto di vista energetico. Queste tendenze riflettono la crescente consapevolezza del settore della responsabilità ambientale.
